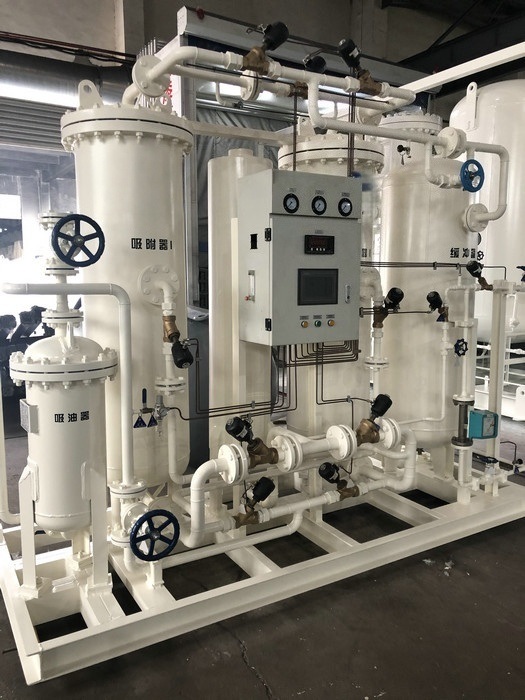

産業用PSA窒素発電所, エネルギー節約
PSA窒素生成器の原理:
プロセスがリフティング空気を採用すると,酸素と窒素は炭素分子シートで窒素から酸素を分離する diffusion rate と吸収能力が異なる.空気を0に圧縮すると,8~1.0MPa,空気源は,乾燥と油水分離プロセス (フィルター) を通して浄化された後,分離のために圧力振動吸収塔に入ります.酸素分子 は 圧力 の 下 で 炭素 分子 シート に 拡散 さ れ 吸収 さ れ ます. 吸収されていない窒素は吸収塔の出口から放出されます. 酸素は,圧縮下で吸収塔で吸収され,放出され,浄化されます. さらに,吸収剤はリサイクルすることができます..
PSA テクノロジーとは?
PSA技術は非常に成熟した技術で 1970年代から存在しています 実際何千もの
世界中で顧客にサービスを提供しています.
56カ国
シンプルなプロセス図を用いて説明します
空気は78%の窒素と21%の酸素で構成されています.
酸素を吸収して窒素を分離することによって空気を分離する原理
圧力スイング吸着 (PSA窒素) プロセスは,炭素分子で満たされた2つの容器からなる
シーブ (CMS) (容器の詳細については下図を参照).
ステップ1: 吸収
圧縮空気はCMSで満たされた容器を通過し,酸素はCMSによって吸収されます.
この容器内のCMSは酸素で飽和し,もはや吸収できない.
ステップ2 脱水
容器内のCMSが飽和すると,このプロセスは他の容器への窒素生成に切り替える.
その間
飽和層がデソルプションと再生のプロセスを開始します.
炭素
二酸化炭素など) が大気中に放出されます.
ステップ3: 再生
容器内のCMSを再生するために,他の塔によって生産された窒素の一部は
CMSの迅速な再生を可能にし,
次のサイクルでの生産です
この2つの容器間のプロセスの周期性により,純粋な塩素の継続的な生産が保証されます.
窒素
仕様:
|
違う |
モデル |
容量 ((Nm3/h) |
純度 |
パワー (KW) |
総サイズ (mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
990.9% 990.5% 99% 95% |
0.5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99.99% 990.9% 990.5% 99% |
0.5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99.99% 990.9% 990.5% 99% |
0.5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99.99% 990.9% 990.5% 99% |
0.5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99.99% 990.9% 990.5% 99% |
0.5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99.99% 990.9% 990.5% 99% |
0.5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99.99% 990.9% 990.5% 99% |
0.5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99.99% 990.9% 990.5% 99% |
0.5 |
2600*2200*2850 |
|
... ほら |
... ほら |
... ほら |
... ほら |
... ほら |
... ほら |
|
注:より多くのニュースは, Since Gas System Co.,Ltd に連絡するか,直接私たちにメールを送信してください. |
|||||
PSA窒素発電機 技術パラメータ:
資源: 空気
圧力は5~10バー
圧力露点:≤10度
油分 ≤0.003mg/m3
窒素と酸素との空気交換
製品窒素
圧力:≤9bar
普通の圧力露点:≤-40度
純度:95%~99.9995%
窒素容量:5-5000Nm3/H
過去10年間,約98%の古い顧客が,SINCEを決定的に選びました.
