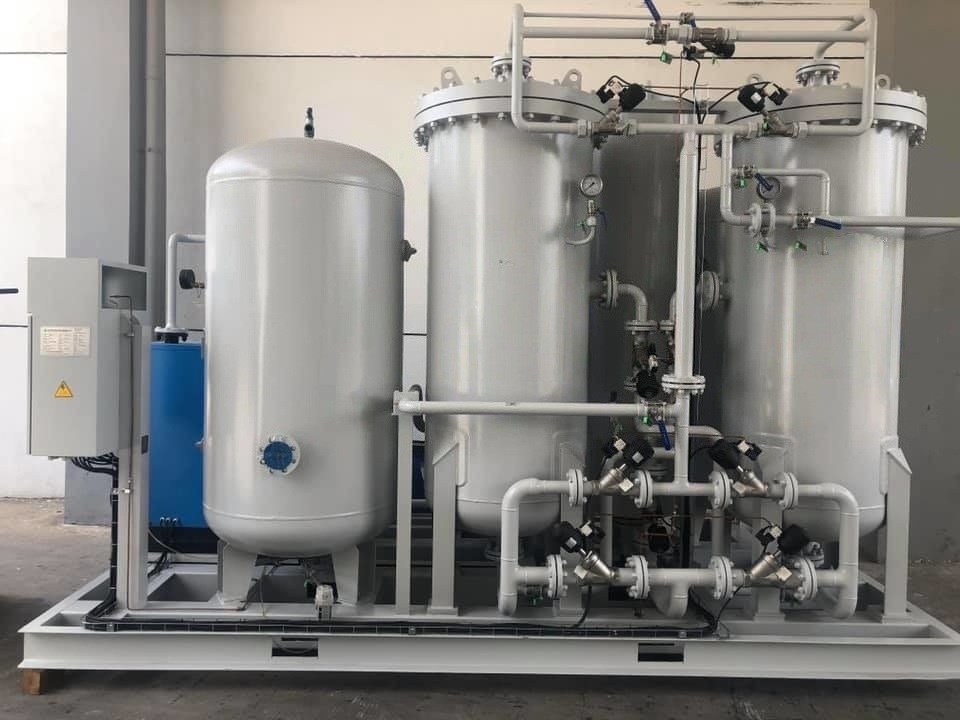

金属熱処理炉のためのPSA窒素発電システム
| Name: | PSA 窒素発生装置 | Application: | 金属熱処理炉 |
| Nitrogen Purity: | 99%-99.999% | Capacity: | 5-5000 nm3/h |
| Outlet Pressure: | 0～10バール | Dew Point: | ≤ -40℃ |
| Operation Mode: | 継続的または年中無休 | Installation: | スキッドマウントまたはコンテナ化 |
| Energy Saving: | エネルギー消費量を最大 30% 削減 | ||
| High Light: | 99.999% 純度 現地窒素,低露点保護大気,継続的な熱処理供給 |
||
当社のPSA窒素ガス発生装置は、金属熱処理プロセス向けに、純度、流量、圧力、露点が安定した信頼性の高いオンサイト窒素供給を実現します。製造現場で窒素を直接生成することにより、窒素ボンベや液体窒素の配送への依存を低減しつつ、連続熱処理工程において安定した保護雰囲気を維持することができます。
窒素は極めて高い温度に達するまでほとんどの金属と反応せず、燃焼や酸化を助長しない上、最も安価な産業ガスです。これらの特性により、炉内のパージや不活性化に最適であり、高温酸化から炉の内張りを保護します。
希釈ガスとして窒素を用いることで、水素のような高価な反応性ガスを均一に混合し、炉の装入物全体に行き渡らせることができるため、炉全体のガス配分が向上します。
窒素は、特に比較的低温域において、炉内雰囲気の単独構成成分として使用できます。一般に、窒素の純度が高いほど優れた熱処理結果が得られます。
- 密閉焼入れ（SQ）熱処理
- 焼鈍・ろう付け
- 焼結・浸炭
- 光輝熱処理
- 粉末冶金
- 保護雰囲気炉
- 金属部品の熱処理
- ステンレス鋼の熱処理
- 金属の酸化および表面の変色
- 熱処理品質のばらつき
- 過度な材料ロスと手直し
- 窒素供給不足による生産中断
- ボンベまたは液体窒素の高額なコスト
- 炉内圧力および雰囲気の安定維持の難しさ
- 分子ふるい充填技術を採用したドイツ仕様のPSAプロセスにより、耐用年数10年以上を実現
- 特許取得済みの調整可能な吸着塔構造により、分子ふるい層の安定性を維持
- 廃ガスのボルテックス排出により、15秒以内の高速再生を達成
- 純度オンライン分析計による不適合窒素の自動排気システム
- 高度な負荷適応技術により消費電力を20%削減
- 多段スパイラルサイレンサーにより騒音レベルを80 dB(A)以下に低減
- タッチパネルHMIおよび遠隔監視機能を備えた完全自動PLC制御
| 純度範囲 | 推奨用途 |
|---|---|
| 99.0～99.9% | 炉内パージ、不活性化、一般的な空気置換 |
| 99.9～99.99% | 一般的な保護雰囲気、浸炭、浸炭窒化 |
| 99.99%以上 | 低酸素・低水分が求められる厳密な保護雰囲気 |
| 99.999%以上 | 光輝焼鈍、真空炉の復圧（バックフィル）、酸化に敏感なプロセス |
選定のポイント：窒素純度が高いほど雰囲気の安定性と表面品質は向上しますが、単に最高純度を選ぶのではなく、具体的な熱処理プロセスの要件に基づいて最適な純度を決定することが推奨されます。
| 項目 | 標準範囲 |
|---|---|
| 技術方式 | PSA（圧力変動吸着）方式 |
| 窒素発生量 | 5～1000 Nm³/h |
| 窒素純度 | 99%～99.999% |
| 吐出圧力 | 0～10 barg |
| 露点 | ≤ -40°C / カスタマイズ可能 |
| 稼働形態 | 連続稼働 / 24時間 |
| 制御方式 | PLC ＋ タッチスクリーン |
| 電源仕様 | 380～415 VAC、三相、50Hz またはカスタム仕様 |
最終的な仕様は、炉の種類および実際のプロセス要件に合わせて決定されます。
- 安定した保護雰囲気 - 継続的な窒素供給により安定した不活性雰囲気を維持し、酸化を最小限に抑制
- 高純度かつ安定した窒素品質 - 99%から99.999%まで要件に合わせて純度をカスタマイズ可能
- 低露点オプション - 水分起因の酸化を低減し、品質の均一性を向上
- 24時間365日の連続運転 - 産業用の連続無停止運転に対応した堅牢な設計
- オンサイト窒素生成 - 外部からの窒素供給への依存度と調達リスクを低減
- 炉に合わせたカスタムエンジニアリング - お客様固有の熱処理炉の要件に合わせた最適設計
主要コンポーネント：
- 高性能カーボンモレキュラーシーブ（CMS）
- 工業グレードのPSA吸着槽
- 高品質ニューマチックバルブ（空気圧バルブ）
- 圧縮空気用多段フィルターシステム
- 冷凍式 / 吸着式エアドライヤー
- エアレシーバータンクおよび窒素バッファータンク
- タッチスクリーンHMI付きPLC自動制御システム
- 窒素純度分析計および監視計装機器
主要部品には、CMS-260カーボンモレキュラーシーブ、200万サイクル以上のメンテナンスフリー寿命を誇るSKF製アングルシート空気圧弁、PED/CE認証取得済みの圧力容器を採用しています。
当社は以下を含む包括的なサポートを提供します：
- 専門的なプロセスエンジニアリングとカスタムシステム設計
- 出荷前の全数工場テスト
- 技術資料の提供および設置サポート
- 試運転およびオペレーター向けトレーニング
- 長期的な技術サポートとスペアパーツ供給
保証： 出荷後18ヶ月、または試運転開始後12ヶ月
カーボンモレキュラーシーブ： 耐用年数8年以上（保証期間内は無償交換対応）
サポート体制： 据付指導、試運転、トレーニングは無償で提供、10年間の長期技術サポート体制
必要な純度は熱処理プロセスによって異なります。保護雰囲気、浸炭、浸炭窒化には一般的に99.9%～99.99%の窒素が使用され、光輝焼鈍、真空炉の復圧、極めて低い酸素・水分レベルが求められる処理には99.99%～99.999%以上が推奨されます。
窒素発生装置の容量は、炉の定常消費量、ピーク時消費量、パージ要件、および運転サイクルに基づいて算出します。最適なサイズ選定のために、炉の種類、N₂消費量、稼働時間、パージ量をご提示いただくことをお勧めします。
必要な吐出圧力は、炉の仕様およびガス配管システムによって異なります。多くの用途では約2～8 bargが必要とされますが、必要に応じてより高圧のシステムも設計可能です。炉の流入口で必要とされる圧力に基づいて発生装置を選定します。
はい、非常に重要です。窒素中の水分は酸化、表面の変色、プロセスの不安定化の原因となります。多くの保護雰囲気用途では通常-40°C以下の露点が指定されますが、より要求の厳しいプロセスではさらに低い露点（低水分）が求められます。
はい、可能です。集中型の窒素発生システムにより、共通の配管ネットワークを介して複数の炉へ供給できます。合計需要に同時ピーク消費量を加味し、適切なバッファータンク容量と圧力制御を組み込んで設計します。
