窒素の世代別システム廃水およびガスの処置の生産ライン
| Material: | 炭素鋼/ステンレス鋼 | Certificates: | bv ,, ccs、iso、ts |
| Capaicty: | 5-5000 nm3/h | Purity: | 95％-99.9995％ |
| Dew point: | -70℃ | Operate power: | 1 kW |
| Application: | 廃水、不用なガスの処置の生産ラインのための窒素の世代別システム | ||
| High Light: | 排水処理用PSA窒素発電機,ガス処理用窒素生成システム,産業用窒素生産ライン |
||

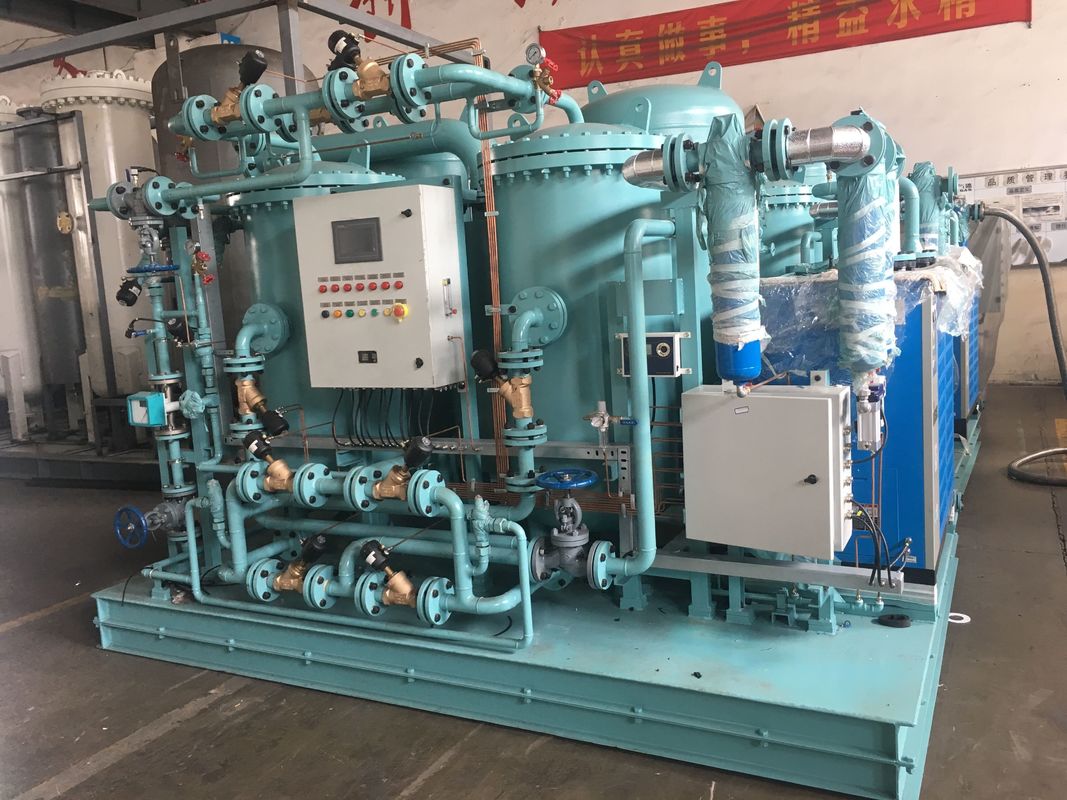

窒素発生装置廃水・廃ガス処理生産ライン
PSA窒素発生装置
1) N2純度: 99-99.9995%
2) N2流量: 3-3000Nm3/h
3) N2圧力: 1-8 bar(調整可能)
4) SIMENS PLCコントローラー
PSAとは？
それはオンサイトで窒素ガスを発生させるために使用される技術です。
炭素分子ふるい（CMS）は、高圧下で酸素と水蒸気分子を吸着し、窒素を通過させることで、空気から窒素を分離します。
お客様の要件に応じてスキッドマウントユニットを供給できます。
技術プロセス
当社製の窒素発生装置は、
圧力スイング吸着（PSA）の原理に基づいて設計・製造されています。圧縮され、油、水、塵埃を除去するために精製された外気は、炭素分子ふるい（CMS）が充填された2つの吸着塔を備えた吸着スイング吸着装置に入ります。圧縮空気は下から上へ吸着塔に流れます。
このプロセスで、酸素分子が吸着され、窒素は吸着塔の上部から流出し、不純物窒素用のバッファタンクに入ります。一定時間が経過すると、吸着された酸素によって吸着塔のCMSが飽和します。この時点で再生が必要です。これは、吸着ステップを停止し、吸着塔内の圧力を低下させることによって実現されます。吸着と再生は、2つの吸着塔で交互に行われ、窒素ガスの連続的な出力を保証します。
システム全体のコンポーネント
窒素発生システム全体は、主にエアコンプレッサー、圧縮空気レシーバー、フィルター、冷凍式乾燥機、PSA窒素発生装置、窒素受入タンクで構成されています。
エアコンプレッサーについては、アトラスコプコ、インガソール・ランドなどの有名ブランドをPSA窒素発生装置に合わせて当社から提供できます。
フィルターについては、ハンキソン、ドムニックのブランドのエレメントが利用可能です。
冷凍式乾燥機については、中国国内で第一位のブランドであるJ.mec、また乾燥機とフィルターの専門メーカーである杭州ユニオンフィルターがあります。
強化
:
より良い品質と長寿命を確保するために、CMSとPLCなどの主要部品には世界的に有名なブランドである日本武田と三菱を使用し、バルブにはドイツのバーカート製電磁弁と空圧弁を使用しています。
仕様:
窒素容量/流量: 3-3000Nm³/h
窒素純度: 95%-99.9995% (95%, 97%, 98%, 99%, 99.5%, 99.9%, 99.99%, 99.999%, 99.9995%)番号モデル
容量(Nm3/h)
純度
電力(KW)
全体サイズ(mm)
|
1 |
2 |
3 |
4 |
PN-3-39 |
PN-5-29 |
|
PN-5-295 PN-8-295 99% 5 |
5 8 99.9% 99.5% |
99% 99.5% 99.5% 99% |
... ... ... 8 |
... |
PN-8-39 |
|
99.5% PN-15-29 5 99% |
12 15 99.99% 99.9% |
99.5% 99% 15 99.5% |
... ... ... ... |
... |
PN-15-39 |
|
PN-25-295 99.5% 10 15 |
25 30 99.99% 60 |
99.5% 99.5% PN-100-295 PN-140-29 |
... ... ... ... |
... |
PN-22-39 |
|
PN-35-295 PN-45-29 99.5% 22 |
35 45 99.99% 99.9% |
99.5% PN-88-29 60 99% |
... ... ... ... |
... |
PN-30-39 |
|
PN-50-295 PN-60-29 20 99.5% |
50 60 99.99% 99.9% |
99.5% PN-140-29 99.5% 99.5% |
... ... ... ... |
... |
PN-45-39 |
|
PN-75-295 PN-88-29 30 45 |
75 88 99.99% 99.9% |
PN-140-29 99% 0.5 2400*1900*2200 |
... ... ... ... |
... |
PN-60-39 |
|
PN-100-295 PN-120-29 40 60 |
100 120 99.99% 99.9% |
250 99.5% 99.5% 0.5 |
... ... ... ... |
... |
PN-70-39 |
|
PN-120-295 PN-140-29 50 70 |
120 140 99.99% 99.9% |
99.5% 99% 0.5 99% |
... ... ... ... |
... |
PN-90-39 |
|
PN-160-295 PN-190-29 60 90 |
160 190 99.99% 99.9% |
99.5% 99% 0.5 2800*2200*2500 |
... ... ... ... |
... |
38 |
|
39 |
40 |
PN-120-39 |
... |
... |
|
|
120 200 250 |
99.9% 99.5% 99% |
0.5 3200*1400*2800 0.5 |
... ... ... |
... |
PN-140-39 |
|
PN-250-295 PN-290-29 100 140 |
250 290 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... ... ... ... |
... |
... |
|
独自のガスフロー配分、高度な省エネ技術、 |
独自のガスフロー配分、高度な省エネ技術、 |
独自のガスフロー配分、高度な省エネ技術、 |
独自のガスフロー配分、高度な省エネ技術、 |
独自のガスフロー配分、高度な省エネ技術、 |
独自のガスフロー配分、高度な省エネ技術、 |
|
優れた分子ふるいにより、HUILIN窒素発生装置は他の製品よりも10〜20%の省エネを実現します。 |
|||||
3.安定稼働、長寿命
独自のクランプシリンダー技術により、
分子ふるいの寿命を効果的に延長します。
4.高度な自動化
自動制御技術により、ワンキーで機械を切り替え、
無人制御でのリモートおよび集中操作が可能です。
炭素分子ふるい（CMS）の寿命は？
通常、通常の使用では、CMSの寿命は約5年から8年です。
フィルターエレメントの交換サイクルは？
通常、フィルターエレメントは6〜8ヶ月ごとに交換する必要があります。
